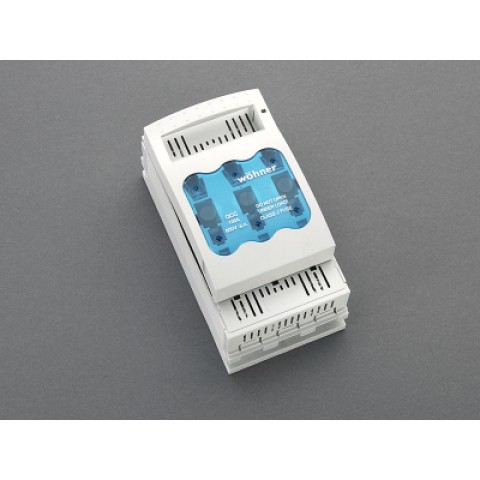

SILINDIRIK SIGORTALAR IÇIN TUTUCU (33408)
SILINDIRIK SIGORTALAR IÇIN TUTUCU (33408)

SILINDIRIK SIGORTALAR IÇIN TUTUCU (33408)

Markalar Wohner
Ürün Kodu: W33408
sigorta bağlantılarının boyutu için:Sınıf J 100 A
sigorta bağlantıları acc. standart:UL 248-8
sigorta bağlantısının izin verilen güç kaybı:10 W
Ayrıntılar IEC
Standartlar
IEC 60269-1: 2006 + A1: 2009 + A2: 2014
IEC 60269-2: 2013, Sigorta sistemi H
Elektriksel veri

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 5,3 W olur.

(Tam yükte güç kaybı 8,3 W olacaktır.)

IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
UL 248-8 (29x118) uyarınca Sınıf J sigortalar 70 - 100A için
Detaylar UL
Standartlar
UL 4248-8
UL 4248-1
UL besleyici devreleri için> 250V
sahada kurulu iletkenler için uygun
Elektrik verileri UL
anma akımı (UL):100 A
anma gerilimi (UL) AC:600 V
anma frekansı (UL):50/60 Hz
anma gerilimi (UL) DC:600 V
UL teller için:Cu 60 ° C
SCCR:200 kA
Mekanik Veri
G x Y x D:106 x 200 x 135
ağırlık:107 kg / 100
kutuplar:3 kutuplu

Terminal noktaları

AWG 12 - AWG 2/0 telli, eşdeğer 3,3 - 67,4 mm²
AWG 14 - AWG 10 katı, eşdeğer 215 - 5,3 mm²

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Üstesinden gelmek:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 200

Sürüm

60 mm Sistem Versiyonu: Parça no. 33402
