DC özellikleri: DC-21B (220V) DC-22B (220V / 63A) serisinde 2 akım yolu (L1, L3 )
koşul. sigortalı kısa devre akımı (AC):
50 kA / 690 V
operasyon sınıfının onaylı sigorta bağlantıları:
İyi oyun
makalenin güç kaybı:
Tipik% 80 yükte güç kaybı 11,3 W olur.
(Tam yükte güç kaybı 17,7 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.
maks. izin verilen voltaj (IEC) AC:
725 V
maks. izin verilen voltaj (IEC) DC:
262 V
Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım gerilimi ve bu şekilde etiketlenmiştir.
IEC 60269-2 / DIN VDE 0636-2 boyut 00 sigorta bağlantıları için 12W'a kadar güç kaybı, gerilim altında tutma pabuçları ile
Entsprechend den angegeben AC- ve DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
Sistem bileşeni: DIN EN 60529'a göre önde IP30 koruma derecesi, terminalin yakınındaki koruma derecesi, montaj adaptör modülüne bağlıdır : koruma derecesi DIN EN 60529'a göre önde IP20 (parmak korumalı)
Sigorta izleme: nominal çalışma gerilimi AC 24 -690V, DC 24-250V potansiyelsiz açıcı ve kapatıcı: AC-15 24V / 2A, (230V * 0.5A) DC-13 24V / 1A, 60V 0.15A
* kirlilik derecesi 2, dalgalanma kategorisi II yardımcı enerji gerekli değildir, daha fazla bilgi için montaj kılavuzuna bakın
Detaylar UL
Standartlar
UL 4248-1
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):
160 bir
anma gerilimi (UL) AC:
600 V
SCCR:
100 kA
Mekanik Veri
G x Y x D:
106 x 200 x 172
ağırlık:
180 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 15, 20, 25, 30 x 5, 10 ve kesit baraları
ön koruma derecesi:
IP30
Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü
Terminal noktaları
vida M8
Malzeme özellikleri
Ana gövde:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Şok koruma kapağı:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200
Üstesinden gelmek:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200, halojensiz
Adaptör plaka:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Kişiler:
yaylı bakır kontaklar, gümüş kaplama
Bağlantı vidaları:
vida M8, galvanizli, kromlu
Sürüm

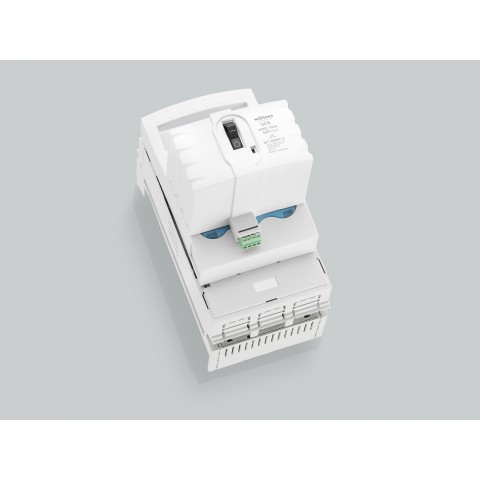

Elektromekanik sigorta izlemeli ve kutu klemensli model : 33 206 Elektronik sigorta izleme ve kutu klemensli model : 33 324 Elektronik sigorta izlemeli ve M8 bağlantı vidalı model: 33 394 Sigorta izleme kutusu terminali olmayan model Parça no. 33 198 Sigorta denetlemesiz model M8 bağlantı vidası Parça no. 33 398
