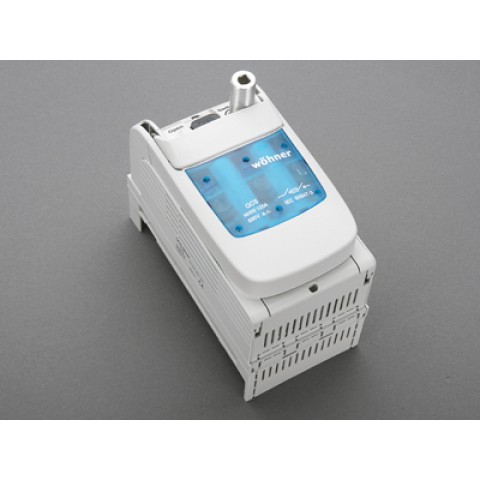

125A ) AC20B (800V) görünür bilgi gerekli: yük altında geçiş yapmayın
Kullanım kategorisi DC (IEC 60947-3):
DC özellikleri: Kirlilik derecesinde DC-22B (220V / 125A)
DC-20B (800V) serisinde 2 akım yolu (L1, L3) 3 görünür bilgi gerekli: yük altında geçiş yapmayın
koşul. sigortalı kısa devre akımı (AC):
50 kA / 690 V (125A)
operasyon sınıfının onaylı sigorta bağlantıları:
İyi oyun
IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, VDE 0660 Bölüm 500 / EN 60 439-1, Tablo 1'de belirtilen nominal yük faktörüne uyulmalıdır.
Sistem bileşeni: DIN EN 60529'a göre önde IP20 koruma derecesi, terminal yakınındaki koruma derecesi kuruluma bağlıdır; DIN EN 50274
adaptör modülüne göre şok koruması : DIN EN 60529'a göre ön taraf koruma sınıfı IP20 (parmak korumalı)
Mekanik Veri
G x Y x D:
106 x 200 x 155
ağırlık:
208 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 15, 20, 25, 30 x 5, 10 ve kesit baraları
Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü
Terminal noktaları
Kutu terminali: 1,5 -70mm² esnek kablolar, doğrudan veya kablo ucu yüksüklü *, yalıtılmış kablonun dış hatlarına bağlı olarak 95mm² bağlanabilir 1.5 - 10mm² sağlam yuvarlak 16 - 70mm² telli yuvarlak 2x10mm², 2x16mm² ve 2x25mm² tel uçlu yüksüklü esnek , yan yana yerleştirilmiş özdeş kablolar, 2x10 - 2x35mm² kare kıvrımlı esnek, kare lamlı yan yana yerleştirilmiş özdeş kablolar
. Cu. 9-13 mm genişliğinde Terminal alanı 13 mm x 13 mm
