Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.
maks. izin verilen voltaj (IEC) AC:
725 V
Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, VDE 0660 Bölüm 500 / EN 60 439-1, Tablo 1'de belirtilen nominal yük faktörü dikkate alınmalıdır. IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Sistem bileşeni: DIN EN 60529'a göre önde IP20 koruma derecesi, terminal yakınındaki koruma derecesi kuruluma bağlıdır; DIN EN 50274
adaptör modülüne göre şok koruması : DIN EN 60529'a göre ön taraf koruma sınıfı IP20 (parmak korumalı)

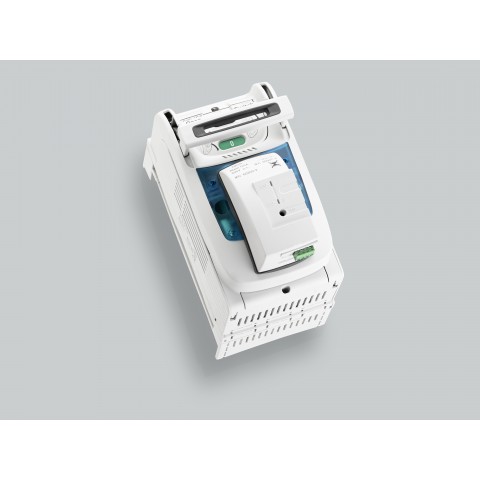

Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potansiyelfrei - LED- Blinkmelder (rot / grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt
Mekanik Veri
G x Y x D:
106 x 200 x 166
ağırlık:
236 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 15, 20, 25, 30 x 5, 10 ve kesit baraları
Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü
Terminal noktaları
Kutu terminali: 1,5 -70mm² esnek kablolar, doğrudan veya kablo ucu yüksüklü *, yalıtılmış kablonun dış hatlarına bağlı olarak 95mm² bağlanabilir 1.5 - 10mm² sağlam yuvarlak 16 - 70mm² telli yuvarlak 2x10mm², 2x16mm² ve 2x25mm² tel uçlu yüksüklü esnek , yan yana yerleştirilmiş özdeş kablolar, 2x10 - 2x35mm² kare kıvrımlı esnek, kare lamlı yan yana yerleştirilmiş özdeş kablolar
. Cu. 9-13 mm genişliğinde Terminal alanı 13 mm x 13 mm
