AC20B (800V) kirlilik derecesi 3, görünür bilgi gerekli: yük altında geçiş yapmayın
Kullanım kategorisi DC (IEC 60947-3):
DC-20B (800 V) kirlilik derecesi 3, görünür bilgi gerekli: yük altında geçiş yapmayın
koşul. sigortalı kısa devre akımı (AC):
50 kA / 690V
operasyon sınıfının onaylı sigorta bağlantıları:
İyi oyun
makalenin güç kaybı:
% 80'lik tipik bir yükte güç kaybı 52,5 W olur.
(Tam yükte güç dağılımı 82 W olacaktır.)
IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, VDE 0660 Bölüm 500 / EN 60 439-1, Tablo 1'de belirtilen nominal yük faktörüne uyulmalıdır.
Sistem bileşeni: DIN EN 60529'a göre önde IP20 koruma derecesi, terminal yakınındaki koruma derecesi kuruluma bağlıdır; DIN EN 50274
adaptör modülüne göre şok koruması : DIN EN 60529'a göre ön taraf koruma sınıfı IP20 (parmak korumalı)

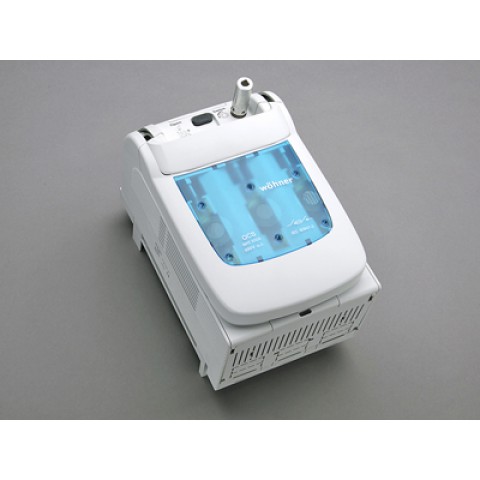

Mekanik Veri
G x Y x D:
184 x 286 x 192
ağırlık:
555 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 15, 20, 25, 30 x 5, 10 ve kesit baraları
Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü.
QCS'yi kurarken, sola ve sağa bir bara desteği uygulanacaktır, montaj kılavuzuna bakın.
Terminal noktaları
vida M10
Malzeme özellikleri
Ana gövde:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Adaptör plaka:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Üstesinden gelmek:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
