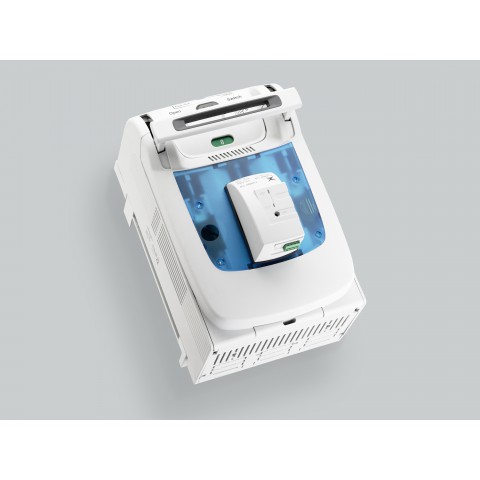

SIGORTALI YÜK AYIRICI, 3 KUTUPLU (33516)

Markalar Wohner
Ürün Kodu: W33516
sigorta bağlantılarının boyutu için:NH 1
sigorta bağlantıları acc. standart:IEC / HD 60269-2
sigorta bağlantısının izin verilen güç kaybı:23 W
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):250 A
anma gerilimi (IEC) AC:690 V
nominal izolasyon gerilimi U i AC:690 V
anma dalgalanma gerilimi U imp :6 kV
Kullanım kategorisi AC (IEC 60947-3):AC-23B (690V / 250A)
AC-23A (500V / 250A)
AC-22A (690V / 250A)
koşul. sigortalı kısa devre akımı (AC):50 kA / 690V
operasyon sınıfının onaylı sigorta bağlantıları:İyi oyun

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:725 V
IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, VDE 0660 Bölüm 500 / EN 60 439-1, Tablo 1'de belirtilen nominal yük faktörü dikkate alınmalıdır

Sistem bileşenleri: DIN EN uyarınca önden IP20 koruma derecesi 60529, terminal yakınındaki koruma derecesi kuruluma bağlıdır; DIN EN 50274

adaptör modülüne göre şok koruması : DIN EN 60529'a göre ön taraf koruma sınıfı IP20 (parmak korumalı)


Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potansiyelfrei
- LED- Blinkmelder (rot / grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt

Mekanik Veri
G x Y x D:184 x 286 x 204
ağırlık:625 kg / 100
kutuplar:3 kutuplu
baralar için:12, 15, 20, 25, 30 x 5, 10 ve kesit baraları

Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü.

QCS'yi kurarken, sola ve sağa bir bara desteği uygulanacaktır, montaj kılavuzuna bakın.

Terminal noktaları

vida M10

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Adaptör plaka:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Üstesinden gelmek:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Bağlantı vidaları:vida M10, galvanizli, kromlu
