daha yüksek bir kullanım kategorisi elde etmek için, ürün ark odaları (aksesuarlara bakınız)
görünür bilgiler ile güçlendirilebilir 690V AC'nin üzerinde kullanılırsa gereklidir: yük altında geçiş yapmayın
Kullanım kategorisi DC (IEC 60947-3):
DC spesifikasyonları: Kirlilik derecesi 2'de DC-20B (440 V) DC-20B (1000V) serisinde 2 akım yolu (L1, L3)
440V DC'den daha fazla kullanılırsa görünür bilgi gerekir: yük altında geçiş yapmayın
koşul. sigortalı kısa devre akımı (AC):
80 kA / 690 V
operasyon sınıfının onaylı sigorta bağlantıları:
İyi oyun
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:
8,1 kA
makalenin güç kaybı:
% 80'lik tipik bir yükte güç kaybı 16,6 W olur.
(Tam yükte güç dağılımı 26 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.
maks. izin verilen voltaj (IEC) DC:
800 V
Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım gerilimi ve bu şekilde etiketlenmiştir.
nominal tepe dayanım akımı I pk maks .:
13,7 kA
Entsprechend den angegeben AC- ve DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Önde IP30 koruma derecesi, terminal yakınında koruma derecesi kuruluma bağlıdır
Detaylar UL
Standartlar
UL 4248-1
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):
250 A
anma gerilimi (UL) AC:
600 V
SCCR:
100 kA

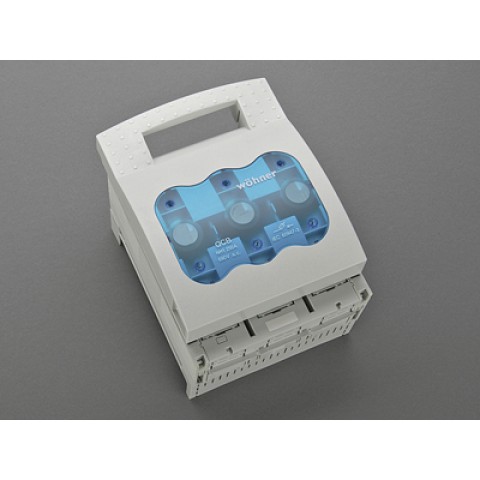

Mekanik Veri
G x Y x D:
184 x 243 x 129
ağırlık:
266 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 15, 20, 25, 30 x 5, 10 ve kesit baraları
ön koruma derecesi:
IP30
Terminal noktaları
vida M10
Malzeme özellikleri
Ana gövde:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Şok koruma kapağı:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200
Üstesinden gelmek:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200, halojensiz
Adaptör plaka:
sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Kişiler:
yaylı bakır kontaklar, gümüş kaplama
Bağlantı vidaları:
vida M10, galvanizli, kromlu
Sürüm
Kutu terminalli model: 33600 Elektronik sigorta izlemeli model : 33325 Elektromekanik sigorta izlemeli model: 33160
