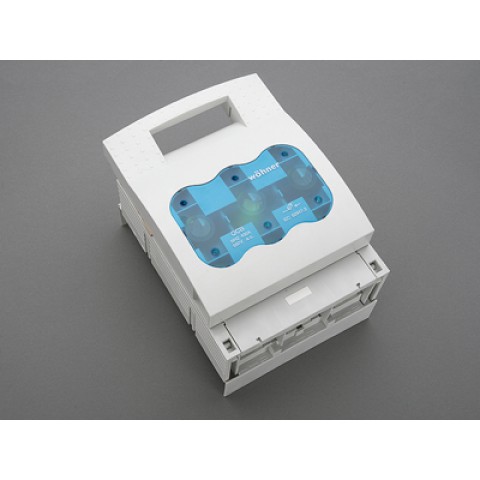

, 690V AC'den daha yüksek bir güçte kullanılırsa görünür bilgi gerekir: yük altında geçiş yapmayın
Kullanım kategorisi DC (IEC 60947-3):
DC spesifikasyonları: DC-22B (440 V) serisinde 2 akım yolu (L1, L3) DC-21B (440 V) kirlilik derecesi 2'de DC-20B (1000V)
440V DC'den daha yüksek bir değerde kullanılırsa görünür bilgi gerekir: yapmayın yük altında geçiş yapmak
koşul. sigortalı kısa devre akımı (AC):
100 kA / 690 V (400 A)
operasyon sınıfının onaylı sigorta bağlantıları:
İyi oyun
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:
13,2 kA
makalenin güç kaybı:
% 80'lik tipik bir yükte güç kaybı 28,8 W olur.
(Tam yükte güç kaybı 45 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.
maks. izin verilen voltaj (IEC) DC:
800 V
Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım gerilimi ve bu şekilde etiketlenmiştir.
nominal tepe dayanım akımı I pk maks .:
27,2 kA
Entsprechend den angegeben AC- ve DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich
Önde IP30 koruma derecesi, terminal yakınında koruma derecesi kuruluma bağlıdır
Detaylar UL
Standartlar
UL 4248-1
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):
400 A
anma gerilimi (UL) AC:
600 V
SCCR:
100 kA
Mekanik Veri
G x Y x D:
210 x 288 x 145
ağırlık:
522 kg / 100
kutuplar:
3 kutuplu
baralar için:
12, 20, 30 x 10 ve kesit baralar
ön koruma derecesi:
IP30
Sabitleme türü: patentli tıklama mekanizması
Terminal noktaları
vida M10: Md 30-35 Nm
Aksesuarlar: Kelepçe bağlantısı: Cu 120-240mm² s (r), f + AE; lam. Cu 21x1-14; 6-8Nm torklu tek kama kelepçe terminali: Cu, Al * 50-150 / 120-240mm² s (r), s (s), f, f + AE; 6-8Nm torklu çift kama kelepçe terminali: Cu 2x 70-120mm² s (r), s (s), f + AE; 6-8Nm tork
