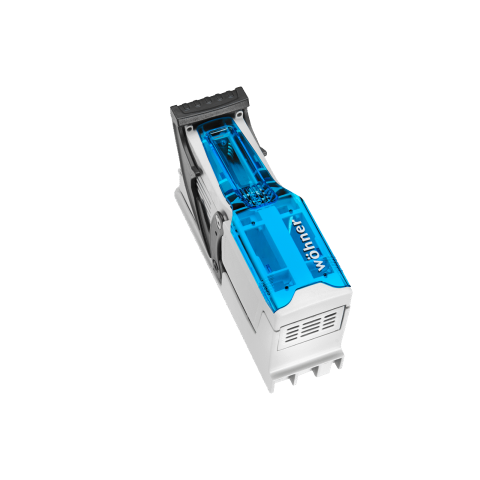

NH SIGORTALI YÜK AYIRICI BOYUTU 000, 125 A, BAĞLANTI ALT / ÜST (33800)

Markalar Wohner

Ürün Kodu: W33800

Açıklama

sigorta bağlantılarının boyutu için:	NH 000
sigorta bağlantıları acc. standart:	IEC / HD 60269-2
sigorta bağlantısının izin verilen güç kaybı:	9 W

Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014 IEC 60947-3: 2008 + A1: 2012 + A2: 2015 GB / T 14048.3

Elektrik verileri IEC
Anma akımı (IEC):	125 bir
anma gerilimi (IEC) AC:	690 V

anma gerilimi (IEC) DC:

440 V

nominal izolasyon gerilimi U _i AC:	800 V
nominal izolasyon gerilimi U _i DC:	500 V
anma dalgalanma gerilimi U _imp :	6 kV

Kullanım kategorisi AC (IEC 60947-3):

AC-21B (690 V / 80 A)
AC-22B (400 V / 125 A)

koşul. sigortalı kısa devre akımı (AC):	50 kA / 690 V (80 A)
	80 kA / 400 V (125 A)
	100 kA / 400 V (100 A)
operasyon sınıfının onaylı sigorta bağlantıları:	İyi oyun

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 6,7 W olur.

(Tam yükte güç kaybı 10,5 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) DC:

800 V

Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım gerilimi ve bu şekilde etiketlenmiştir.

IEC 60269-2-1 / DIN VDE 0636-201 boyut 000 sigorta bağlantıları için (maks. 21 mm genişlik)
Belirtilen AC ve DC anahtarlama özelliklerine uygun olarak ve aşırı yük koşulları dikkate alınarak, topraklanmış metal parçalara belirli mesafelere uyulacaktır. sorgulama üzerine ayrıntılı bilgi Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, IEC / EN 61439-1, Tablo 1'de belirtilen nominal yük faktörü dikkate alınmalıdır.

Mekanik Veri
G x Y x D:	49,5 x 174,5 x 96
ağırlık:	41,5 kg / 100
kutuplar:	3 kutuplu

ön koruma derecesi:

IP30

sabitleme türü: patentli tıklama mekanizması

Terminal noktaları

kutu terminali:
1,5 - 50 mm² esnek ve esnek kablo uçlu yüksüklerle *
2,5 - 50 mm² esnek
2,5 - 16 mm² sağlam yuvarlak
2,5 - 50 mm² telli yuvarlak

Terminal alanı 10 mm x 10 mm

(* maksimum kesitli esnek kablolar kablo uçlu halka kullanıldığında uygun değil)
