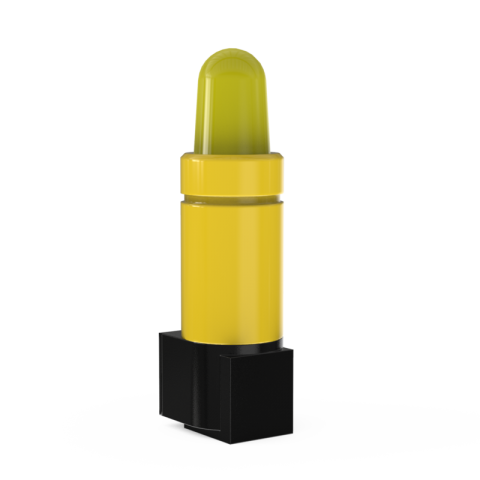

CWB-ATEX

Markalar Pfannenberg
Ürün Kodu: 31006903000

CWB-ATEX serisinin yanıp sönen ışıkları patlamaya karşı korumalı ekipmanlardır ve Bölge 1, 2, 21 ve 22'deki potansiyel olarak patlayıcı işyerlerinde görsel alarm görevi görür

  • alüminyumdan yapılmış muhafazalar, bu nedenle tüm kimyasal ve petrokimya tesislerinde ve açık deniz tesislerinde kullanılabilir
  • yüksek koruma sistemi ve sabit mekanik yapı, en zorlu çalışma koşullarında kullanıma izin verir
  • aksesuar olarak çeşitli montaj braketleri ve koruyucu kafes mevcuttur


Teknik veri

Elektriksel veriDCYT-ATEX
Anma gerilimi60–80 V DC12–48 V DC24 V DC
Çalışma aralığı±% 10±% 10±% 20
Nominal akım tüketimi0,11–0,13 A0,5–0,3 A0.4 A

Aşağıdaki renklerden biriyle bir lens seçin: şeffaf, sarı, sarı, kırmızı, yeşil, mavi.

Daha fazla teknik ayrıntıyı bu sayfadaki İndir bölümünde bulabilirsiniz.

Elektriksel veriACYT-ATEX
Anma gerilimi230 V AC110–127 V AC24–42 V AC
Orantılı frekans50/60 Hz50/60 Hz50/60 Hz
Çalışma aralığı±% 10±% 10±% 10
Nominal akım tüketimi0,08 A0.11 A0,5–0,3 A

İndirilenler

AçıklamatipBoyut
085506624_Rev14_Jan18_CWB_ATEX.pdfPDF290 KB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product Sheet

  • English
PDF160 KB DOWNLOAD

Operating manual

  • German
  •
  • English
  •
  • French
PDF1.2 MB DOWNLOAD

3D-Model (IGS)

  • English
ZIP170 KB DOWNLOAD

3D-Model (SAT)

  • English
ZIP140 KB DOWNLOAD

3D-Model (STEP)

  • English
ZIP97 KB DOWNLOAD

LCIE Approval

  • French
  •
  • English
PDF2.0 MB DOWNLOAD

Type Approval Certificate GL

  • English
PDF99 KB DOWNLOAD

Ordering details

Ordering detailsCWB-ATEX
Lens colourRated voltage230 V AC110–127 V AC60–80 V DC24–42 V AC / 12–48 V DC
SarıMakale numarası31006103000310061330003100658300031006903000
kehribarMakale numarası31006104000310061340003100658400031006904000
kırmızıMakale numarası31006105000310061350003100658500031006905000

Sipariş sürecini sizin için kolaylaştırmak ve güvenli bir teslimat sağlamak için lütfen son ürün numaralarındaki bilgilere bakın.

Talep üzerine daha fazla mercek rengi ve voltajı olan ürünler için ürün numaraları.

Seçenekler / Aksesuarlar

Ürün Avantajları

  1. 1

    Tehlikeli alanlar için görsel güvenlik

    Personeli hem yanıcı gaz hem de tozlu ortamlarda tehlike konusunda uyarmak için 5 Joule'a kadar yanıp sönen ışık enerjisi.

  2. 2

    Bölge 1, 2, 21, 22 için ATEX sertifikalı

    Cihaz kategorisi 2G / 3G ve 2D / 3D gereksinimlerini karşılar.

  3. 3

    Muhafaza koruma şeması seçimi

    Kategori "d" aleve dayanıklı muhafaza veya kategori "e", güvenli elektrik bağlantısının kolaylığı için gelişmiş güvenlik.

  4. 4

    Sağlam ve güvenilir

    Korozyona dayanıklı eloksallı alüminyum gövde ve montaj braketinin yanı sıra yüksek mukavemetli bir polikarbonat lens ile sinyal lambası zorlu endüstriyel gereksinimler için idealdir.

  5. 5

    Flaş tüpü

    Ksenon strobe, hassas filamentler olmadan oldukça görünür ışık üretir. Çelik sabitleme kelepçesi, şok ve titreşime karşı ek direnç sağlar.

  6. 6

    IP 66 koruma sınıfı

    Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

  7. 7

    GL

    Germanischer Lloyd, denizcilik uygulamaları ve yüksek şok ve titreşim koşullarına eğilimli alanlar için onaylı versiyonları mevcuttur.

  8. 8

    İsteğe bağlı

    farklı montaj aksesuarları ile temin edilebilir; boru kelepçesi, montaj braketi ve montaj plakası için. Paslanmaz çelik koruyucu kafes mevcuttur.
