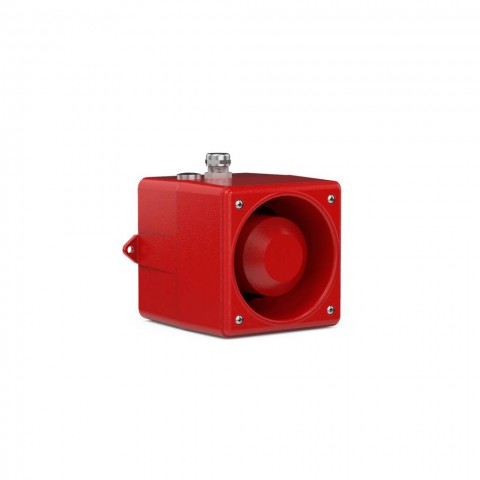

DS 5 - DS 10 3G / 3D

Markalar Pfannenberg
Ürün Kodu: 23106100007

Siren 108 dB (A) / 114 dB (A)

Gaz ve toz koruması

  • zorlu uygulamalar için endüstriyel iskandil. Nakliye sırasında 100.000 kez kanıtlanmıştır. 'Başka bir şey çalışmadığında, bu hala işe yarıyor!' 'Ağır hizmet' ama yine de hafif!
  • 3G (Bölge 2) ve 3D (Bölge 22) kategorisindeki potansiyel patlayıcı işyerlerinde sesli alarm olarak kullanım için
  • gaz ve toz koruma kategorisi
  • Zorlu ortam koşullarında güvenli çalışma için IP 67
  • 32 farklı tonun bireysel seçimi

isteğe bağlı olarak:

  • 4 aşamalı harici ton seçimi (seçenekler: TAS, TAV)
  • harici olarak kontrol edildiğinde tüm tonlar birbirleriyle ayrı ayrı kombine edilebilir (programlama fonksiyonu, ton 32)

Teknik veri

Elektriksel veriDS 5 3G / 3D
Anma gerilimi230 V AC115 V AC24 V AC ve sup124 V DC12 V DC
Orantılı frekans50/60 Hz50/60 Hz50/60 Hz
Çalışma aralığı195-253 V95-127 V19-29 V19-29 V10–15 V
Nominal akım tüketimi0,03 A0,06 A0,28 A0,28 A0,28 A
Elektriksel veriDS 10 3G / 3D
Anma gerilimi230 V AC115 V AC24 V AC ve sup124 V DC12 V DC
Orantılı frekans50/60 Hz50/60 Hz50/60 Hz
Çalışma aralığı195-253 V95-127 V19-29 V19-29 V10–15 V
Nominal akım tüketimi0,06 A0.12 A0,42 A0,42 A0.30 A

1 sıcaklık sınıfı T3

Daha fazla teknik ayrıntıyı bu sayfadaki İndir bölümünde bulabilirsiniz.

İndirilenler

AçıklamaTypeSize
Conformity DS -3G/3DPDF340 KB DOWNLOAD
Manual DS5/DS10PDF5.1 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product Sheet

  • English
PDF1.4 MB DOWNLOAD

3D-Model (IGS)

  • English
ZIP230 KB DOWNLOAD

3D-Model (SAT)

  • English
ZIP160 KB DOWNLOAD

3D-Model (STEP)

  • English
ZIP150 KB DOWNLOAD

EN 54-3 Certificate

  • German
  •
  • English
PDF2.3 MB DOWNLOAD

Type Approval Certificate GL

  • English
PDF71 KB DOWNLOAD

Type Examination Certificate

  • German
  •
  • English
PDF1.3 MB DOWNLOAD

VdS Approval

  • English
PDF490 KB DOWNLOAD

Ordering details

Ordering detailsDS 5 3G/3D
VersionRated voltage230 V AC115 V AC24 V DC
StandardArticle number231061000072310615000723106800007
TASArticle number231061001552310615015523106800155
Ordering detailsDS 10 3G/3D
VersionRated voltage230 V AC115 V AC24 V DC
StandardArticle number231111000072311115000723111800007
TASArticle number231111001552311115015523111800155

To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.

Article numbers for products with other voltages and options on request.

Audio Samples

DescriptionLanguageTypeSizeDownload

Sawtooth

DIN tone 33404-3 Germany (emergency signal) PFEER PTAP

    WAV800 KB DOWNLOAD

    Slow whoop

    evacuation alarm Netherlands NEN 2575

      WAV890 KB DOWNLOAD

      Siren

        WAV1.4 MB DOWNLOAD

        Siren

          WAV1.3 MB DOWNLOAD

          Siren

          industrial alarm Germany

            WAV5.3 MB DOWNLOAD

            Sweeping

            France NFC 48-265

              WAV1.1 MB DOWNLOAD

              Sweeping

                WAV1.1 MB DOWNLOAD

                Sweeping

                  WAV1.1 MB DOWNLOAD

                  Continous tone

                  Finland (all-clear signal)

                    WAV850 KB DOWNLOAD

                    Continous tone

                    PFEER gasalarm

                      WAV1.0 MB DOWNLOAD

                      Continous tone

                      UK BS5839-1

                        WAV1.0 MB DOWNLOAD

                        Continuous tone

                          WAV990 KB DOWNLOAD

                          Continuous tone

                            WAV980 KB DOWNLOAD

                            Continuous tone

                            Germany KTS3901 (all-clear signal)

                              WAV890 KB DOWNLOAD

                              Interrupted tone

                                WAV880 KB DOWNLOAD

                                Interrupted tone

                                  WAV870 KB DOWNLOAD

                                  Interrupted tone

                                    WAV890 KB DOWNLOAD

                                    Interrupted tone

                                    fast, horn

                                      WAV1.1 MB DOWNLOAD

                                      Interrupted tone

                                        WAV880 KB DOWNLOAD

                                        Interrupted tone

                                        Sweden SS031711 (emergency signal)

                                          WAV890 KB DOWNLOAD

                                          Interrupted tone

                                          industrial alarm Germany

                                            WAV910 KB DOWNLOAD

                                            Interrupted tone

                                            ISO 8201 (emergency evacuation signal)

                                              WAV990 KB DOWNLOAD

                                              Interrupted tone

                                              IMO (leave ship)

                                                WAV1.0 MB İNDİR

                                                Kesik ton

                                                IMO SOLAS III / 50 + SOLAS III / 6.4 (genel alarm)

                                                  WAV7.9 MB İNDİR

                                                  Alternatif ton

                                                    WAV890 KB İNDİR

                                                    Alternatif ton

                                                      WAV930 KB İNDİR

                                                      Alternatif ton

                                                      İngiltere BS5839-1 (yangın alarmı, demiryolu geçidi)

                                                        WAV1,1 MB İNDİR

                                                        Alternatif ton

                                                          WAV980 KB İNDİR

                                                          Alternatif ton

                                                          Fransa NFS 32-001 (yangın alarmı)

                                                            WAV1.0 MB İNDİR

                                                            Ürün Avantajları

                                                            1. 1

                                                              Alüminyum döküm gövde

                                                              UV ışığına, deniz suyuna ve birçok kimyasala dayanıklıdır. Sağlam yapı, yüksek derecede işlevsel güvenlik sağlamak için vandalizme karşı dayanıklıdır.

                                                            2. 2

                                                              Seçilebilir sesli bildirim

                                                              Belirli olayların ayırt edici sinyalleri için üç farklı ton kontrolü ile 32 benzersiz alarm tonu seçeneği.

                                                            3. 3

                                                              Çıktı seviyesi seçimi

                                                              Çeşitli sinyal kapsama gereksinimlerini karşılamak için 105 dB (A) ve 110 dB (A) ses basıncı seviyeleri için sürümler.

                                                            4. 4

                                                              Güçlü, metal montaj pabuçları

                                                              Birçok yüzey tipine güvenli bir kurulum sağlar.

                                                            5. 5

                                                              SIL uyumlu versiyonlar

                                                              SIL 2 / PLd'ye kadar Güvenlik Enstrümanlı Sistemler için versiyonlar. Entegre kendi kendini izleme fonksiyonu, rutin sistem kontrolleri gereksinimini karşılar ve yedekli cihazlara olan ihtiyacı ortadan kaldırır.

                                                            6. 6

                                                              Elektromanyetik ses kapsülü teknolojisi

                                                              Akustik sinyal, yüksek etkili alarm için duvarların ve kapıların mükemmel ses penetrasyonu için düşük frekanslı yan bantların bir payını içerir.

                                                            7. 7

                                                              IP 66/67 koruma sınıfı

                                                              Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

                                                            8. 8

                                                              Paslanmaz çelik kablo rakoru

                                                              Yüksek derecede elektrik bağlantı bütünlüğü sağlamak için dahil edilmiştir.
