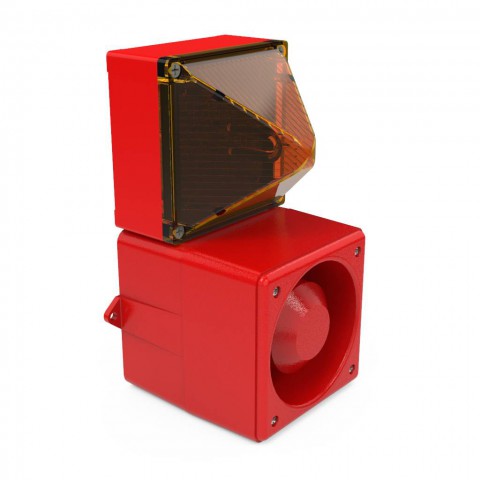

DSF 5 / DSF 10

Markalar Pfannenberg
Ürün Kodu: 23107105000

Yanıp sönen sirenler maks. 108 / maks. 114 dB (A) / 13 J

Güçlü yanıp sönen sirenler

  • 13 jul,
    108 dB (A) veya 114 dB (A) sayesinde son derece parlak ve gürültülü
  • yüksek güvenilirlik ve uzun servis ömrü
  • 31 farklı ses sinyali ayarlanabilir
  • dörde kadar harici olarak seçilebilir ton (isteğe bağlı)

Pfannenberg 3D Kapsama Alanı

DSF 5 - Akustik kapsama alanı boyutu (Metre cinsinden A x B x C)

80 dB (A)85 dB (A)90 dB (A)
DIN tonlu kapsama alanı ve gerekli ses seviyeleri.

Gösterilen şekiller temel olarak hızlı bir yönlendirme içindir. Bireysel ve kesin bir yorum için lütfen PFANNENBERG BOYUTLANDIRMA YAZILIMINI (PSS) KULLANIN .

DSF 10 - Akustik kapsama alanı boyutu (Metre cinsinden A x B x C)

80 dB (A)85 dB (A)90 dB (A)
DIN tonlu kapsama alanı ve gerekli ses seviyeleri.

The figures shown are mainly for a quick orientation. For an individual and precise interpretation please use  PFANNENBERG SIZING SOFTWARE (PSS).

Size of visual coverage (A x B x C in meter)

INDICATEWARNINGALERT
 red
 yellow
 green
 amber
 blue
 white
 clear
To display other values click the CLEAR SELECTION field. Now select the desired lens colors or alarm levels.

The figures shown are mainly for a quick orientation. For an individual and precise interpretation please use PFANNENBERG SIZING SOFTWARE (PSS).

Technical data

Electrical dataDSF 5
Rated voltage230 V AC115 V AC24 V DC
Rated frequency50/60 Hz50/60 Hz
Operating range195–253 V95–127 V19–29 V
Nominal current consumption0.19 A0.40 A0.98 A
Electrical dataDSF 10
Rated voltage230 V AC115 V AC24 V DC
Rated frequency50/60 Hz50/60 Hz
Operating range195–253 V95–127 V19–29 V
Nominal current consumption0.22 A0.46 A1.12 A

Choose a lens in one of the following colours: clear, yellow, amber, red, green, blue.

Further technical information can be found in the Download section on this page.

Downloads

DescriptionTypeSize
Manual DSF 5/10PDF1.4 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product Sheet

  • English
PDF2.0 MB DOWNLOAD

3D-Model (IGS)

  • English
ZIP730 KB DOWNLOAD

3D-Model (SAT)

  • English
ZIP590 KB DOWNLOAD

3D-Model (STEP)

  • English
ZIP580 KB DOWNLOAD

Declaration of Conformity

  • English
  •
  • German
PDF53 KB DOWNLOAD

EAC Certificate

  • Russian
PDF1.3 MB DOWNLOAD

Ordering details

Ordering detailsDSF 5
VersionRated voltage230 V AC115 V AC24 V DC
Standard; red lensArticle number231071050002310715500023107805000
TAS (external tone selection); red lensArticle number231071051522310715515223107805152
Ordering detailsDSF 10
VersionRated voltage230 V AC115 V AC24 V DC
Standard; red lensArticle number231121050002311215500023112805000
TAS (external tone selection); red lensArticle number231121051522311215515223112805152

To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.

Article numbers for products with further lens colours and voltages on request.

Audio Samples

DescriptionLanguageTypeSizeDownload

Sawtooth

DIN tone 33404-3 Germany (emergency signal) PFEER PTAP

    WAV800 KB DOWNLOAD

    Slow whoop

    evacuation alarm Netherlands NEN 2575

      WAV890 KB DOWNLOAD

      Siren

        WAV1.4 MB DOWNLOAD

        Siren

          WAV1.3 MB DOWNLOAD

          Siren

          industrial alarm Germany

            WAV5.3 MB DOWNLOAD

            Sweeping

            France NFC 48-265

              WAV1.1 MB DOWNLOAD

              Sweeping

                WAV1.1 MB DOWNLOAD

                Sweeping

                  WAV1.1 MB DOWNLOAD

                  Continous tone

                  Finland (all-clear signal)

                    WAV850 KB DOWNLOAD

                    Continous tone

                    PFEER gasalarm

                      WAV1.0 MB DOWNLOAD

                      Continous tone

                      UK BS5839-1

                        WAV1.0 MB DOWNLOAD

                        Continuous tone

                          WAV990 KB DOWNLOAD

                          Continuous tone

                            WAV980 KB DOWNLOAD

                            Continuous tone

                            Germany KTS3901 (all-clear signal)

                              WAV890 KB DOWNLOAD

                              Interrupted tone

                                WAV880 KB DOWNLOAD

                                Interrupted tone

                                  WAV870 KB DOWNLOAD

                                  Interrupted tone

                                    WAV890 KB DOWNLOAD

                                    Interrupted tone

                                    fast, horn

                                      WAV1.1 MB DOWNLOAD

                                      Interrupted tone

                                        WAV880 KB DOWNLOAD

                                        Interrupted tone

                                        Sweden SS031711 (emergency signal)

                                          WAV890 KB DOWNLOAD

                                          Interrupted tone

                                          industrial alarm Germany

                                            WAV910 KB DOWNLOAD

                                            Interrupted tone

                                            ISO 8201 (emergency evacuation signal)

                                              WAV990 KB DOWNLOAD

                                              Interrupted tone

                                              IMO (leave ship)

                                                WAV1.0 MB DOWNLOAD

                                                Interrupted tone

                                                IMO SOLAS III/50 + SOLAS III/6.4 (general alarm)

                                                  WAV7.9 MB DOWNLOAD

                                                  Alternating tone

                                                    WAV890 KB DOWNLOAD

                                                    Alternating tone

                                                      WAV930 KB DOWNLOAD

                                                      Alternating tone

                                                      UK BS5839-1 (fire alarm, railway crossing)

                                                        WAV1.1 MB DOWNLOAD

                                                        Alternating tone

                                                          WAV980 KB DOWNLOAD

                                                          Alternating tone

                                                          France NFS 32-001 (fire alarm)

                                                            WAV1.0 MB DOWNLOAD

                                                            Product Benefits

                                                            1. 1

                                                              Sirenli güçlü yanıp sönen ışık

                                                              13 Joule yanıp sönen flaş ışığı ile 105 veya 110 dB (A) siren seçimi.

                                                            2. 2

                                                              32 ton seçimi

                                                              Birçoğu uluslararası gereksinimlere uygun, çok çeşitli benzersiz tonlar. Belirli olayların ayırt edici sinyalleri için ton kontrolünün üç aşaması.

                                                            3. 3

                                                              Elektromanyetik ses kapsülü

                                                              Akustik sinyal, yüksek etkili alarm için duvarların ve kapıların mükemmel ses penetrasyonu için düşük frekanslı yan bantların bir payını içerir.

                                                            4. 4

                                                              Güçlü, metal montaj pabuçları

                                                              Birçok yüzey tipine güvenli bir kurulum sağlar.

                                                            5. 5

                                                              Paslanmaz çelik kablo rakoru

                                                              Yüksek derecede elektrik bağlantı bütünlüğü sağlamak için dahil edilmiştir.

                                                            6. 6

                                                              IP 66/67 koruma sınıfı

                                                              Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

                                                            7. 7

                                                              Darbeye dayanıklı gövde ve lens

                                                              Zorlu ortamlara dayanmak için IK08 darbe derecesine ulaşır.

                                                            8. 8

                                                              Yüksek kaliteli, uzun ömürlü bileşenler

                                                              Güvenilirlik ve uzun ömürlülükte en üst düzeyde fayda sağlar.

                                                            9. 9

                                                              Entegre fonksiyon izleme (isteğe bağlı)

                                                              Gaz kaçağı tahliye alarmları gibi gelişmiş insan güvenliği uygulamaları için entegre arıza izleme röleli opsiyonel versiyon.
