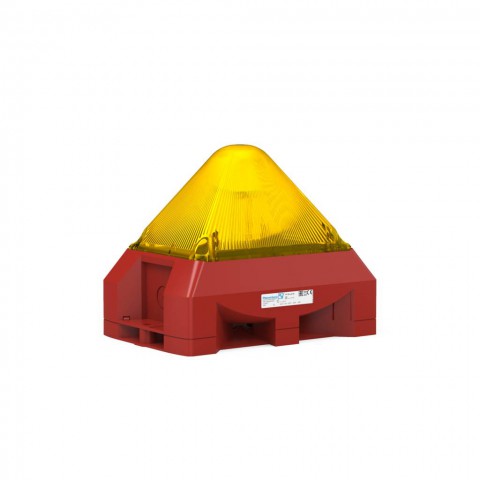

PYRA flashing light sounder PY X-LA 15 YL 230Vac 103 dB(A) 15J

Markalar Pfannenberg
Ürün Kodu: 21565103055

PYRA ® yanıp sönen ışık sireni 103 dB (A) / 15 J. Aşırı sağlam muhafaza. Tüm dış ve iç mekan uygulamaları için (IP 66 ve IK08)

  • 103 dB (A) 'daki siren görsel sinyali desteklemektedir; her iki sinyal ayrı ayrı kontrol edilebilir
  • Büyük görsel 3D Kapsama alanı, 10 joule yanıp sönen ışığın iki katı
  • En kısa sürede hatasız montaj için kolay ve güvenli kurulum tasarımı
  • Onaylar: Herhangi bir pazar için EAC ve UL sertifikalı
  • Seçilebilir flaş frekansı ve senkronize flaş, biri herkese uyar ve epilepsiden kaçınır
  • 8 ton seçilebilir ve herhangi bir endüstri ve ortama uyum için ses seviyesi –20 dB ile azaltılabilir

Pfannenberg 3D Kapsama Alanı

Görsel kapsama alanı boyutu (Metre cinsinden A x B x C)

BELİRTMEKUYARIUYARMAK
 kırmızı
 Sarı
 yeşil
 kehribar
 mavi
 açık
Diğer değerleri görüntülemek için SEÇİMİ TEMİZLE alanını tıklayın. Şimdi istediğiniz lens renklerini veya alarm seviyelerini seçin.

Gösterilen şekiller temel olarak hızlı bir yönlendirme içindir. Bireysel ve kesin bir yorum için lütfen PFANNENBERG BOYUTLANDIRMA YAZILIMINI (PSS) KULLANIN .

Teknik veri

Elektriksel veriPY X-LA
Anma gerilimi230 V AC24 V DC
Orantılı frekans50/60 Hz-
Çalışma aralığı187-255 V19,2–28,8 V
Nominal akım tüketimi optik @ 1 Hz150 mA540 mA
Nominal akım tüketimi akustik15 mA20 mA

Daha fazla teknik ayrıntıyı bu sayfadaki İndir bölümünde bulabilirsiniz.

İndirilenler

AçıklamatipBoyut
MANUEL PY XL (A) -15PDF4.0 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product sheet

  • English
PDF340 KB DOWNLOAD

3D model (IGS)

    IGS6.4 MB DOWNLOAD

    3D model (SAT)

      SAT4.6 MB DOWNLOAD

      3D model (STEP)

        STEP5.2 MB DOWNLOAD

        Drawing (DWG)

          ZIP160 KB DOWNLOAD

          Drawing (DXF)

            ZIP180 KB DOWNLOAD

            Declaration of conformity

            • German
            •
            • English
            PDF55 KB DOWNLOAD

            UL Certificate

            • English
            PDF180 KB DOWNLOAD

            EAC Certificate

            • Russian
            PDF1.3 MB DOWNLOAD

            Ordering details

            Ordering detailshousing redPY X-LA
            VersionRated voltage230 V AC24 V DC
            yellowArticle number2156510300021565803000
            amberArticle number2156510400021565804000
            redArticle number2156510500021565805000
            Ordering detailshousing greyPY X-LA
            VersionRated voltage230 V AC24 V DC
            yellowArticle number2156510305521565803055
            amberArticle number2156510405521565804055
            redArticle number2156510505521565805055

            To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.

            Article numbers for products with further lens colours and voltages on request.

            Options / Accessories

            Audio Samples

            DescriptionLanguageTypeSizeDownload

            Sawtooth

            DIN tone 33404-3 Germany (emergency signal) PFEER PTAP

              WAV800 KB DOWNLOAD

              Slow whoop

              fire alarm UK BS5839-1

                WAV890 KB DOWNLOAD

                Alternating tone

                UK BS5839-1 (fire alarm, railway crossing)

                  WAV1.1 MB DOWNLOAD

                  Continuous tone

                  (horn)

                    WAV900 KB DOWNLOAD

                    Continuous tone

                      WAV960 KB DOWNLOAD

                      Interrupted tone

                        WAV890 KB DOWNLOAD

                        Interrupted tone

                          WAV960 KB DOWNLOAD

                          Slow whoop

                            WAV840 KB İNDİR

                            Ürün Avantajları

                            1. 1

                              Esnek montaj seçenekleri

                              Entegre delik şablonu, dünya çapında birçok yaygın elektrikli çalışma kutusuna uyum sağlar. Muhafazalara dik, tavandan aşağıya veya duvarlara dikey olarak monte edilir.

                            2. 2

                              Akıllı kurulum

                              Kaçak 3 elle montajı önlemek için elektrik kutusu taban kutusunda yapılır. Teller, sıkışma ve hata potansiyelinin ortadan kalktığı yerlerde güvenli bir şekilde yönlendirilir.

                            3. 3

                              Bağımsız sinyalizasyon

                              Görsel ve akustik sinyal çıkışları ayrı ayrı kontrol edilebilir, örn. “Tehlike tespit edildi” / “tehlike giderildi”.

                            4. 4

                              Seçilebilir çıkış sinyalleri

                              4 farklı ışık yanıp sönme hızı ve 8 farklı sesli alarm tonu için dahili seçim.

                            5. 5

                              Senkronize işlem

                              EN 54-23'e göre birkaç lambadan oluşur.

                            6. 6

                              Şekil kalıplı conta

                              Yerinde kalır ve kaybolmaz.

                            7. 7

                              Devre yükleme kararlılığı

                              24 V DC versiyonlar, kararlı ve verimli sistem çalışması için sabit akım regülatörleri içerir.

                            8. 8

                              Yedekli elektrik kontrolü

                              Kablolama ve papatya zinciri bağlantı kolaylığı sağlar.

                            9. 9

                              IP 66 koruma sınıfı

                              Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur.

                            10. 10

                              Darbeye dayanıklı gövde ve lens

                              Zorlu ortamlara dayanmak için IK08 darbe derecesine ulaşır.
