PY X-S-05

Markalar Pfannenberg
Ürün Kodu: 21510101000

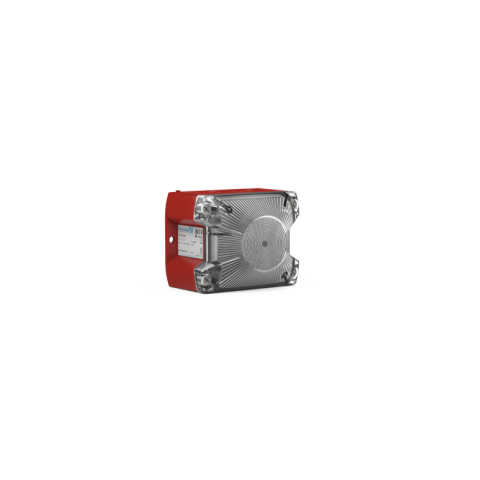

PYRA ® kompakt yanıp sönen ışık 5 J

Kompakt yanıp sönen ışık sadece birçok uygulamaya uyarlanabilir, aynı zamanda güvenli ve basit montajı sayesinde de etkileyicidir.

  • harici pabuçlu veya iç delikli kurulum seçenekleri
  • muhafazanın alt kısmında basit elektrik bağlantısı
  • darbeye dayanıklı lens
  • panel montajı için uygun
  • gövde renkleri: kırmızı, gri veya beyaz
  • başlatma akımının azaltılması için Yumuşak Başlatma Modülü ile opsiyonel



Pfannenberg 3D Kapsama Alanı

Görsel kapsama alanı boyutu (Metre cinsinden A x B x C)

BELİRTMEKUYARIUYARMAK
 kırmızı
 Sarı
 yeşil
 kehribar
 mavi
 açık
Diğer değerleri görüntülemek için SEÇİMİ TEMİZLE alanını tıklayın. Şimdi istediğiniz lens renklerini veya alarm seviyelerini seçin.

The figures shown are mainly for a quick orientation. For an individual and precise interpretation please use  PFANNENBERG SIZING SOFTWARE (PSS).

Technical data

Electrical dataACPY X-S-05
Rated voltage230 V AC115 V AC24 V AC
Rated frequency50/60 Hz50/60 Hz50/60 Hz
Operating range184–253 V92–127 V18–30 V
Nominal current consumption55 mA100 mA800 mA
Electrical dataDCPY X-S-05
Rated voltage48 V DC24 V DC12 V DC
Operating range40–60 V18–30 V12–15 V
Nominal current consumption170 mA300 mA600 mA

Downloads

DescriptionTypeSize
Manual PY 1PDF3.3 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product sheet

  • English
PDF820 KB DOWNLOAD

3D model (IGS)

  • English
ZIP800 KB DOWNLOAD

3D model (SAT)

  • English
ZIP400 KB DOWNLOAD

3D model (STEP)

  • English
ZIP330 KB DOWNLOAD

Drawing (DWG)

  • German
  •
  • English
DWG1.1 MB DOWNLOAD

Support for planning

  • English
PDF1.3 MB DOWNLOAD

Declaration of performance

  • English
PDF1.7 MB DOWNLOAD

CNBOP certificate

  • Polish
PDF1.7 MB DOWNLOAD

EN54-23 certificate

  • German
  •
  • English
PDF69 KB DOWNLOAD

DNV/GL type approval

  • English
PDF78 KB DOWNLOAD

UL certificate

  • English
PDF250 KB DOWNLOAD

VdS approval lens colours red, clear

  • English
  •
  • German
PDF550 KB DOWNLOAD

VdS approval lens colours white, yellow, amber, green, blue

  • English
  •
  • German
PDF2.5 MB DOWNLOAD

Declaration of conformity

  • English
  •
  • German
PDF61 KB DOWNLOAD

EAC certificate

  • Russian
PDF1.3 MB DOWNLOAD

Ordering details

Ordering detailshousing redPY X-S-05
Lens colourRated voltage230 V AC115 V AC24 V DC
clearArticle number215101010002151015100021510801000 *
yellowArticle number215101030002151015300021510803000
amberArticle number215101040002151015400021510804000
redArticle number215101050002151015500021510805000 *
Ordering detailshousing greyPY X-S-05
Lens colourRated voltage230 V AC115 V AC24 V DC
clearArticle number215101010552151015105521510801055 *
yellowArticle number215101030552151015305521510803055
amberArticle number215101040552151015405521510804055
redArticle number215101050552151015505521510805055 *

* devices with EN 54-23 approval

To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.

Article numbers for products with further lens colours and voltages on request.

Options / Accessories

Ürün Avantajları

  1. 1

    Bağlantı elemanları düşürülür veya kaybedilemez.

    Bağlantı elemanlarının gerekli ayarlamaları yapılmadan üst ve alt parçanın montajı.

  2. 2

    Akıllı kurulum

    Kaçak 3 elle montajı önlemek için elektrik kutusu taban kutusunda yapılır. Teller, sıkışma ve hata potansiyelinin ortadan kalktığı yerlerde güvenli bir şekilde yönlendirilir.

  3. 3

    EN 54-23 sertifikalı

    ve bu nedenle yangın alarmı için geçerlidir.

  4. 4

    Esnek montaj seçenekleri

    Entegre delik şablonu, dünya çapında birçok yaygın elektrikli çalışma kutusuna uyum sağlar. Muhafazalara dik, tavandan aşağıya veya duvarlara dikey olarak monte edilir.

  5. 5

    IP 66 koruma sınıfı

    Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

  6. 6

    Şekil kalıplı conta

    Yerinde kalır ve kaybolmaz.

  7. 7

    Fiş ve soket bağlantıları

    Üst ve alt parçalar kurulumu basitleştirmek için pozitif olarak birleşir. Ayrıldığında, kullanım için elektrik tehlikeleri ortadan kaldırılır.

  8. 8

    Darbeye dayanıklı gövde ve lens

    Zorlu ortamlara dayanmak için IK08 darbe derecesine ulaşır.

  9. 9

    –40 ° C ila +55 ° C sıcaklık aralığı

    Fabrikalarda ve dünyanın her köşesinde karşılaşılan termal koşullarda kullanıma uygundur.
