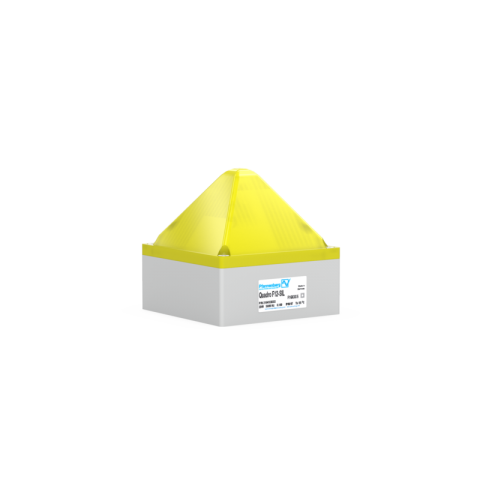

Sağlam Quadro-Design'da entegre güvenlik
SIL 2 / PL d : Tüm güvenlik teknik anahtar verilerini indirme alanında aşağıdaki kılavuzda bulabilirsiniz
| BELİRTMEK | UYARI | UYARMAK | |
|---|---|---|---|
| kırmızı | |||
| Sarı | |||
| yeşil | |||
| kehribar | |||
| mavi | |||
| açık |
Gösterilen şekiller temel olarak hızlı bir yönlendirme içindir. Bireysel ve kesin bir yorum için lütfen PFANNENBERG BOYUTLANDIRMA YAZILIMINI (PSS) KULLANIN .
| Elektriksel veri | Quadro F12-SIL | |||
|---|---|---|---|---|
| Anma gerilimi | 230 V AC | 115 V AC | 24 V DC | |
| Orantılı frekans | 50/60 Hz | 50/60 Hz | ||
| Çalışma aralığı | 195-253 V | 95-127 V | 18–30 V | |
| Nominal current consumption | flashing light | 250 mA | 350 mA | 700 mA |
| diagnostic channel | 100 mA | 100 mA | 65 mA | |
| Alarm contact | contact version | positively driven contact (1x NC, 1x NO) | ||
| switching current | max. 6 A | |||
| switching voltage | max. 250 V AC | |||
| max. switching power (AC) | 1500 VA | |||
| recommended minimum load | >50 mW | |||
Choose a lens in one of the following colours: clear, white, yellow, amber, red, green, blue.
Further technical details can be found in the Download section on this page.
| Ordering details | Quadro F12-SIL | ||||
|---|---|---|---|---|---|
| Lens colour | Rated voltage | 230 V AC | 115 V AC | 24 V DC | |
| yellow | Article number | 21041103601 | 21041163601 | 21041803601 | |
| amber | Article number | 21041104601 | 21041164601 | 21041804601 | |
| red | Article number | 21041105601 | 21041165601 | 21041805601 | |
To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.
Talep üzerine daha fazla mercek rengi ve voltajı olan ürünler için ürün numaraları.
Lens bağlantı vidaları sızdırmazlık contası alanının dışında bulunduğundan sızıntı yolu riski ortadan kaldırılmıştır.
Zorlu ortamlara dayanmak için IK08 darbe derecesine ulaşır.
Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.
Fabrikalarda ve dünyanın her köşesinde karşılaşılan termal koşullarda kullanıma uygundur.
Anahtarlama bileşenleri ve röleler gibi kontrol cihazları için elektriksel koruma sağlar.
Birden fazla kablo ve kablo kanalı girişi, her yönde kurulum kolaylığı sağlar.
Çok üniteli kurulumlar için kablolama ve papatya zinciri bağlantı kolaylığı sağlar.
Güvenilirlik ve uzun ömürlülükte en üst düzeyde fayda sağlar.
