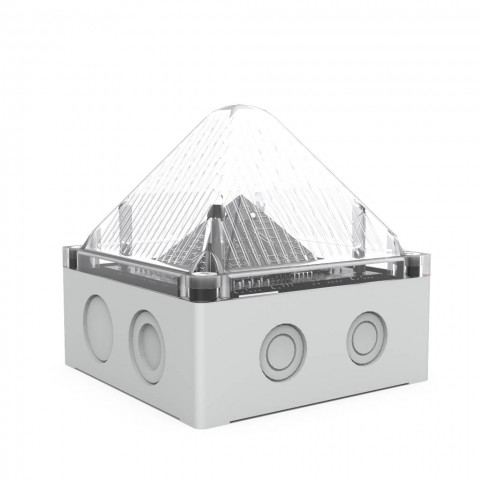

LED lights Quadro LED-HI YL 230Vac IP66
LED lights Quadro LED-HI YL 230Vac IP66

LED lights Quadro LED-HI YL 230Vac IP66

Markalar Pfannenberg
Ürün Kodu: 21108643000

Büyük sinyal etkisi ile aşırı parlak 75 cd LED ışık, parlaklık ayarlanabilir

  • endüstriyel koşullar altında zorlu gereksinimler için tasarlanmıştır
  • iç ve dış mekan kullanımı için uygun
  • şok ve titreşime karşı aşırı duyarsız
  • dahili ve harici (DC) seçilebilir çalışma modu standarttır
  • 3 farklı sinyal seçeneği seçilebilir:
    • sürekli ışık
    • yanıp sönen ışık
    • sellektör yapan Işık
  • Yumuşak başlatma modüllü standart olarak 24 V DC cihazlar
  • ucuz ve esnek; uygulanabilir yüksek DC gerilimler için bile standart olarak geniş aralıklı güç kaynakları (90–253 V DC)


Pfannenberg 3D Kapsama Alanı

Görsel kapsama alanı boyutu (Metre cinsinden A x B x C)

BELİRTMEKUYARIUYARMAK
 kırmızı
 Sarı
 yeşil
 kehribar
 açık
Diğer değerleri görüntülemek için SEÇİMİ TEMİZLE alanını tıklayın. Şimdi istediğiniz lens renklerini veya alarm seviyelerini seçin.

Gösterilen şekiller temel olarak hızlı bir yönlendirme içindir. Bireysel ve kesin bir yorum için lütfen PFANNENBERG BOYUTLANDIRMA YAZILIMINI (PSS) KULLANIN .

Teknik veri

Elektriksel veriQuadro LED-HI
Anma gerilimi115/230 V AC / DC12-48 V DC
Orantılı frekans50/60 Hz / --
Çalışma aralığı90-253 V11–60 V
Nominal akım tüketimi230 mA AC'de 50 mA24 mA DC'de 165 mA

Aşağıdaki renklerden birinde bir lens seçin: şeffaf, beyaz, sarı, sarı, kırmızı, yeşil, mavi.

İndirilenler

AçıklamatipBoyut
Hızlı Kılavuz QUADRO LED-HIPDF1.2 MB DOWNLOAD
MANUAL QUADRO LED-HIPDF1.2 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product sheet

  • English
PDF830 KB DOWNLOAD

3D model (IGS)

  • English
ZIP310 KB DOWNLOAD

3D model (SAT)

  • English
ZIP190 KB DOWNLOAD

3D model (STEP)

  • English
ZIP190 KB DOWNLOAD

Declaration of conformity

  • English
    •
  • German
PDF59 KB DOWNLOAD

EAC certificate

  • Russian
PDF290 KB DOWNLOAD

Ordering details

Ordering detailsQuadro LED-HI
Lens colourRated voltage115/230 V AC/DC12-48 V DC
yellowArticle number2110864300021108633000
amberArticle number2110864400021108634000
redArticle number2110864500021108635000

Sipariş sürecini sizin için kolaylaştırmak ve güvenli bir teslimat sağlamak için lütfen son ürün numaralarındaki bilgilere bakın.

Talep üzerine daha fazla mercek rengi ve voltajı olan ürünler için ürün numaraları.

Seçenekler / Aksesuarlar

 QUADRO LED-Hİ İÇİN ÇİFT NİPEL

Ürün Avantajları

  1. 1

Gelişmiş LED teknolojisi

  1. 75 cd'ye (LED-Hi) kadar kullanıcı tarafından ayarlanabilir parlaklık ve çeşitli sinyal modlarının seçimi:

    • sürekli ışık.
    • yanıp sönen ışık.
    • sellektör yapan Işık.

  2. 2

–40 ° C ila +55 ° C sıcaklık aralığı

  1. Fabrikalarda ve dünyanın her köşesinde karşılaşılan termal koşullarda kullanıma uygundur.

  2. 3

IP 66/67 ve IK08 koruma sınıfı

  1. Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

  2. 4

Kalkış akımı regülatörü

  1. Anahtarlama bileşenleri ve röleler gibi kontrol cihazları için elektriksel koruma sağlar.

  2. 5

Şekil kalıplı conta

  1. Yerinde kalır ve kaybolmaz.

  2. 6

Yedek elektrik kontakları

  1. Çok üniteli kurulumlar için kablolama ve papatya dizimi kolaylığı sağlar.

  2. 7

Harici seçilebilir çalışma modu (LED-HI DC)

  1. Sürekli, yanıp sönen ve yanıp sönen modları sinyal gereksinimlerine uyarlayın.

  2. 8

Esnek kablolama şemaları

  1. Birden fazla kablo ve kablo kanalı girişi, her yönde kurulum kolaylığı sağlar.

  2. 9

Geniş güç kaynakları

  1. 11–60 V DC ve 90–253 V AC ve DC!).

  2. 10

Pozitif muhafaza sızdırmazlığı

  1. Lens bağlantı vidaları sızdırmazlık contası alanının dışında bulunduğundan sızıntı yolu riski ortadan kaldırılmıştır.

  2. 11

Tehlikeli alan onaylandı (LED Flex-3G / 3D)

  1. Ex bölge 2 (EN 60079-10'a göre) ve bölge 22'ye (EN 61241-10'a göre) kullanım için onaylanmıştır.
