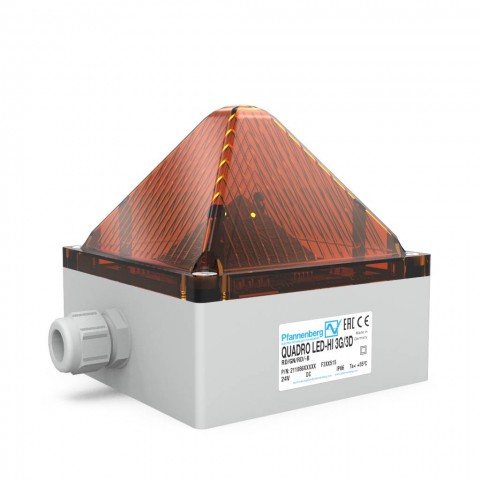

Ex-ATEX LED light Quadro LED-HI 3G / 3D YL 230Vac IP66

Markalar Pfannenberg
Ürün Kodu: 21108643009

Ex-ATEX LED ışıkları

75 cd'ye kadar kullanıcı tarafından ayarlanabilen aşırı parlaklık ve çeşitli sinyal modlarının seçimi:

sürekli ışık | yanıp sönen ışık | sellektör yapan Işık.

EN 60079-10-1'e göre Ex-bölge 2'de ve EN 60079-10-2'ye göre bölge 22'de kullanım için onaylı, 3G ve 3D kategorileri için sertifikalı (tehlikeli alanlarda gaz ve toz).

IP 66/67 ve IK08 koruma sınıfı. Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Yıkama gereksinimleri sırasında hortuma yönelik spreye karşı dayanıklıdır.

Daha fazla bilgi talep üzerine sağlanır.

Pfannenberg 3D Kapsama Alanı

Görsel kapsama alanı boyutu (Metre cinsinden A x B x C)

BELİRTMEKUYARIUYARMAK
 kırmızı
 Sarı
 yeşil
 kehribar
 açık
Diğer değerleri görüntülemek için SEÇİMİ TEMİZLE alanını tıklayın. Şimdi istediğiniz lens renklerini veya alarm seviyelerini seçin.

Gösterilen şekiller temel olarak hızlı bir yönlendirme içindir. Bireysel ve kesin bir yorum için lütfen PFANNENBERG BOYUTLANDIRMA YAZILIMINI (PSS) KULLANIN .

Teknik veri

Elektriksel veriQuadro LED-HI
Anma gerilimi115/230 V AC / DC12-48 V DC
Orantılı frekans50/60 Hz / --
Çalışma aralığı90-253 V11–60 V
Nominal current consumption (continuos, red)65 mA @ 230 V AC195 mA @ 24 V DC

Choose a lens in one of the following colours: clear, white, yellow, amber, red, green, blue.

Downloads

DescriptionTypeSize
Quick Guide Quad.LED-HI-3G/3DPDF920 KB DOWNLOAD
MANUAL QUADRO LED-HI-3G/3DPDF1.4 MB DOWNLOAD
DescriptionLanguageTypeSizeDownload

Product sheet

  • English
PDF590 KB DOWNLOAD

3D model (IGS)

  • English
ZIP310 KB DOWNLOAD

3D model (SAT)

  • English
ZIP190 KB DOWNLOAD

3D model (STEP)

  • English
ZIP190 KB DOWNLOAD

Declaration of conformity

  • English
  •
  • German
PDF66 KB DOWNLOAD

Type Examination Certificate

  • English
  •
  • German
PDF1.9 MB DOWNLOAD

Ordering details

Ordering detailsQuadro LED-HI 3G/3D
Lens colourRated voltage115/230 V AC/DC12-48 V DC
yellowArticle number2110864300921108633009
amberArticle number2110864400921108634009
redArticle number2110864500921108635009

To make the order process easy for you and to ensure a secure delivery, please see the information on the final article numbers.

Article numbers for products with further lens colours and voltages on request.

Product Benefits

  1. 1

    Tehlikeli bölge onaylandı

    Ex bölge 2 (EN 60079-10'a göre) ve bölge 22'ye (EN 61241-10'a göre) kullanım için onaylanmıştır.

  2. 2

    Gelişmiş LED teknolojisi

    75 cd'ye kadar kullanıcı tarafından ayarlanabilir parlaklık ve çeşitli sinyal modlarının seçimi:

    sürekli ışık | yanıp sönen ışık | sellektör yapan Işık

  3. 3

    IP 66/67 ve IK08 koruma sınıfı

    Yağmur, kar, buz ve toza karşı sağlanan koruma sayesinde tüm hava koşullarında kullanım için uygundur. Hortum yönlendirmeli spreye dayanıklı

    yıkama gereksinimleri sırasında.

  4. 4

    Pozitif muhafaza sızdırmazlığı

    Lens bağlantı vidaları sızdırmazlık contası alanının dışında bulunduğundan sızıntı yolu riski ortadan kaldırılmıştır.

  5. 5

    Şekil kalıplı conta

    Kolay ve güvenli kurulum için - yerinden çıkmaz ve yerinde kalır.

  6. 6

    Kalkış akımı regülatörü

    Anahtarlama bileşenleri ve röleler gibi kontrol cihazları için elektriksel koruma sağlar.

  7. 7

    Yedek elektrik kontakları

    Çok üniteli kurulumlar için kablolama kolaylığı ve papatya dizimi bağlantısı sağlar

  8. 8

    Geniş güç kaynakları

    11–60 V DC ve 90–253 V AC ve DC!

  9. 9

    Esnek kablolama şemaları

    Birden fazla kablo ve kablo kanalı girişi, her yönde kolay kurulum sağlar.
