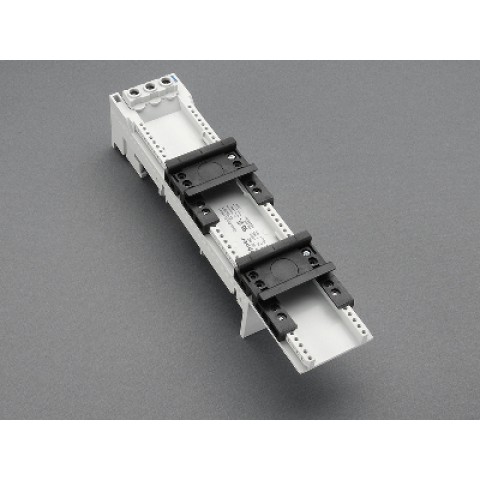

BARA ADAPTÖRÜ 80 A (32465) Klemensli Çift ayarlanabilir montaj raylı 54x260

Markalar Wohner
Ürün Kodu: W32465
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):80 A
anma gerilimi (IEC) AC:690 V
nominal izolasyon gerilimi U i AC:800 V
anma dalgalanma gerilimi U imp :6 kV
kısa devre dayanımı:adaptör ve motor yol verici kombinasyonunun kısa devre kapasitesi motor yol vericisine bağlıdır

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 6 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 9.3 W olacaktır.)

Ayrıntılar UL
Standartlar
UL 508
Elektriksel veriler UL
anma akımı (UL):80 A
anma gerilimi (UL) AC:600 V
Mekanik Veri
G x Y x D:54 x 260 x 63
ağırlık:41,2 kg / 100
kutuplar:3 kutuplu
baralar için:12, 15, 20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

Cu 1,5 - 16 mm² yeniden, rm, f, f + AE

Malzeme özellikleri
Vücut:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz
DIN rayı:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 550,
halojensiz
Vidalar:vida +/- (PZ1), galvanizli, kromlu

İletken yalıtımı: 105 ° C'ye kadar sıcaklığa dayanıklı

Referans

Piyasada bulunan şalt sistemi ve bara sistemine güvenli mekanik ve elektrik bağlantısı ile komple motor devrelerinin kompakt montajı için.
