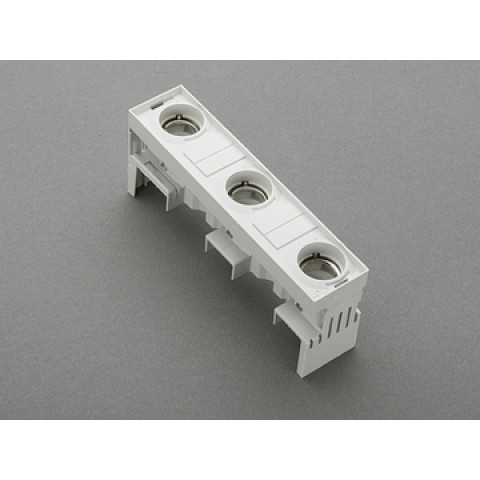

D0 SIGORTA TABANI, BARAYA MONTE, 36MM (31554)

Markalar Wohner
Ürün Kodu: W31554
sigorta bağlantısı acc. standart:IEC / HD 60269-3
sigorta bağlantısının izin verilen güç dağılımı:5,5 W
Ayrıntılar IEC
Standartlar
IEC 60269-1: 2006 + A1: 2009 + A2: 2014
IEC 60269-3: 2010 + A1: 2013
GB / T 13539.3
Elektriksel veriler IEC
Anma akımı (IEC):63 A
anma gerilimi (IEC) AC:400 V
anma gerilimi (IEC) DC:250 V
anma dalgalanma gerilimi U imp :6 kV
çalışma sınıfının onaylı sigorta bağlantıları:İyi oyun
sigortalarla korunduğunda kısa devre gücü:50 kA

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 3,8 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 5.9 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:440 V
mak. izin verilen voltaj (IEC) DC:262 V
Bara üzerindeki sigorta bağlantılarının doğrudan teması

Bara sisteminin dal devreleri için kullanılabilir. Bara sisteminin besleyici olarak başvurusu kabul edilmez.

Mekanik Veri
G x Y x D:36 x 160 x 35
ağırlık:13 kg / 100
kutuplar:3 kutuplu
baralar için:12 x 5, 10

  • Sabitleme tipi: Tıklama mekanizması harekete karşı korur
  • E18 vidalı kapak ile sağlanan temas basıncı
  • Kutu terminallerinin sıkma torku 4Nm

Terminal noktaları

kutu terminali:
1,5 - 25 mm² esnek kablolar, doğrudan veya tel uçlu yüksüklü,
1,5 - 10 mm² katı yuvarlak kablolar
Md 3,0 Nm

(maksimum kesitli esnek kablolar kablo ucu kullanılırken uygun olmayabilir yüksük)

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e,
kaçak direnç CTI 600,
halojensiz
Bağlantı vidaları:vida +/- (PZ2), galvanizli, kromlu

Referans

D02 bara monteli sigorta kaideleri, özel tutma yayları ve özel yüksük mastar parçaları sayesinde D01 bara monteli sigorta kaideleri için de uygundur. 35A'lık kalıcı bir yükten, üretilen ısı nedeniyle 36mm genişlikli versiyon tavsiye edilir.
