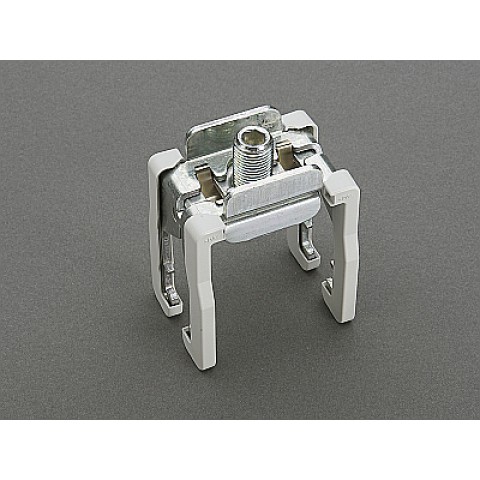

DESTEK TERMINALI (01069)
DESTEK TERMINALI (01069)

DESTEK TERMINALI (01069)

Markalar Wohner
Ürün Kodu: W01069
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):1600 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.
anma kısa süreli dayanım akımı I cw (1,0 s) maks .:26,1 kA

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
son besleme için akım taşıma kapasitesi:1600 A
merkez besleme için akım taşıma kapasitesi:2000 A
anma tepe dayanım akımı I pk max .:72,7 kA
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):1200 A
anma gerilimi (UL) AC:600 V
SCCR:25 kA
Mekanik Veri
G x Y x D:72 x 50 x 85
ağırlık:50 kg / 100
baralar için:30 x 10 ve profil baraları
Malzeme özellikleri
Bağlantı vidaları:Ayar vidası M16, Allan anahtar ölçüsü 8
Terminal gövdesi:çelik, galvanizli ve kromlu

Referans

terminal esnek bakır 32 x 10 boyuna yönde bağlanabilir
