| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
GB / T 7251.1 |
| Elektriksel veriler IEC |
| Anma akımı (IEC): | 1600 A |
| anma gerilimi (IEC) AC: | 690 V |
| |
| Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
| mak. izin verilen voltaj (IEC) AC: | 1000 V |
| mak. izin verilen voltaj (IEC) DC: | 1500 V |
| son besleme için akım taşıma kapasitesi: | 1600 A |
| merkez besleme için akım taşıma kapasitesi: | 1600 A |
| anma tepe dayanım akımı I pk max .: | 81,9 kA |
| Ayrıntılar UL |
| Standartlar |
| UL 508 |
| Elektriksel veriler UL |
| anma akımı (UL): | 1400 A |
| anma gerilimi (UL) AC: | 600 V |
| Mekanik Veri |
| G x Y x D: | 94 x 45 x 103 |
| ağırlık: | 84 kg / 100 |
| baralar için: | çift T bölümü |
UL508a'ya göre gerekli hava bölümüne uymak için uygun bir örtü kullanılmalıdır.

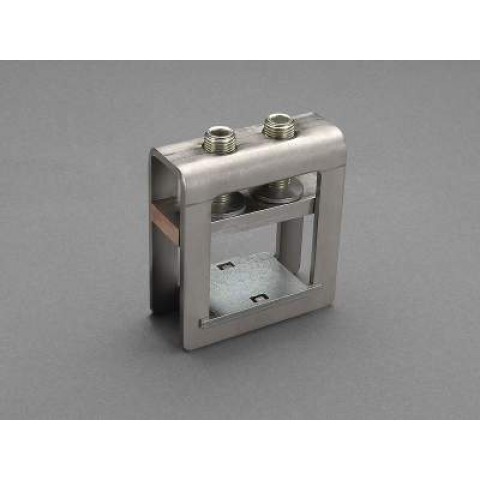

Terminal noktaları
terminal alanı 64 x 5-28
2 terminal vidası M12
| Malzeme özellikleri |
| Bağlantı vidaları: | Ayar vidası M16, Allan anahtar ölçüsü 8 |
Paslanmaz çelik terminal gövdesi
Referans
3 kutuplu bağlantı için 3 ünite gereklidir. Lamine bakır baraları paralel bağlarken ayırıcılar takın.
