anma kısa süreli dayanım akımı I cw (0,3 s) maks .:
10 kA
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç kaybı 6 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 9.3 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
mak. izin verilen voltaj (IEC) DC:
800 V
anma tepe dayanım akımı I pk max .:
25 kA
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):
100 A
anma gerilimi (UL) AC:
600 V
anma gerilimi (UL) DC:
600 V
SCCR korumasız maks .:
10 kA
SCCR korumalı maks .:
100 kA
SCCR:
100 kA / Sınıf J 175 A @ 600 V AC 100 kA / MCCB DIVQ / 7100 A @ 480 V AC 65 kA / MCCB DIVQ / 7 100 A @ 600 V AC

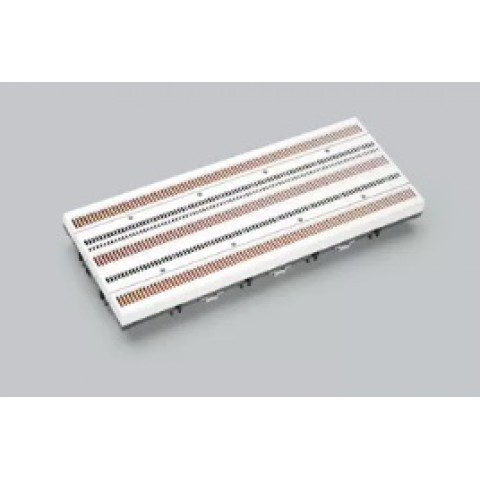

Mekanik Veri
G x Y x D:
405 x 160 x 45,1
ağırlık:
137,2 kg / 100
kutuplar:
3 kutuplu
koruma derecesi:
IP20
Referans
Optimum stabilite ve maksimum 4 kg yük için yüksek DIN rayının (35x15) kullanılmasını öneririz. Daha yüksek yükler için CrossBoard®'u bir paneldeki vidalarla sabitlemenizi öneririz. 000 boyutu QUADRON®CrossBoard NH sigortalı yük ayırıcısının kullanımı için CrossBoard®'ın bir paneldeki vidalarla sabitlenmesi gerekir. Ayrıntılar için lütfen montaj talimatlarına bakın.
2 Yan yana monte edilmiş CrossBoards®, paylaşılan bir besleme bileşeni alabilir.
