Ürünün yalıtım performansı kurulum koşullarına bağlıdır.
anma kısa süreli dayanım akımı I cw (1,0 s) maks .:
20,8 kA
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
mak. izin verilen voltaj (IEC) AC:
1000 V
mak. izin verilen voltaj (IEC) DC:
1500 V
akım kapasitesi (IEC) maks .:
440 A
anma tepe dayanım akımı I pk max .:
62,8 kA
Ayrıntılar UL
Standartlar
UL 508
Elektriksel veriler UL
anma akımı (UL):
255 A
anma gerilimi (UL) AC:
600 V
Besleme devreleri için uygunluk (gerekli besleyici aralıklarını karşılama) kurulum koşullarına bağlıdır.
Mekanik Veri
G x Y x D:
24 x 36 x 55
ağırlık:
10,9 kg / 100

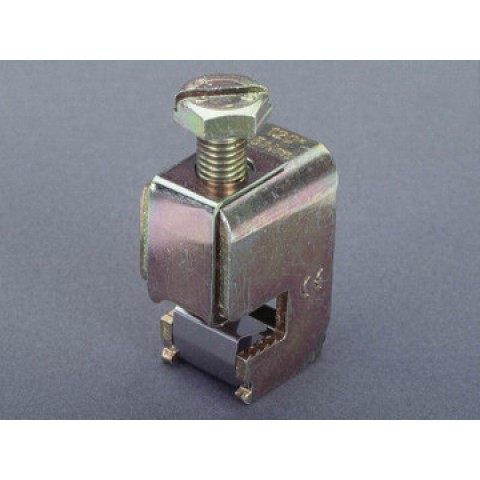

baralar için:
10 mm yassı baralar ve kesit baralar
Terminal noktaları
16 - 120 mm² / AWG 4 - MCM 250 esnek kablolar, doğrudan veya tel uçlu yüksüklü, dolu yuvarlak kablolar, lam. Cu 4 x 15,5 x 0,8 veya 6 x 15,5 x 0,8 veya 10 x 15,5 x 0,8
