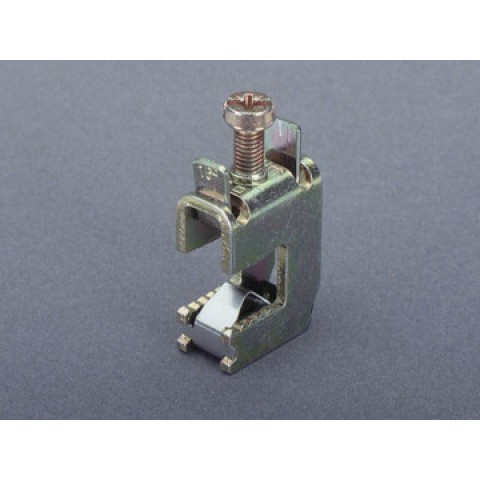

ÜNIVERSAL ILETKEN TERMINALI (01289)

Markalar Wohner
Ürün Kodu: W01289
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):65 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:180 A
anma tepe dayanım akımı I pk max .:30,6 kA
Ayrıntılar UL
Standartlar
UL 508
Elektriksel veriler UL
anma akımı (UL):65 A
anma gerilimi (UL) AC:600 V
teller için UL:Cu 75 ° C

Besleme devreleri için uygunluk (gerekli besleyici aralıklarını karşılama) kurulum koşullarına bağlıdır.

Mekanik Veri
G x Y x D:12 x 23 x 25
ağırlık:2,3 kg / 100
baralar için:düz baralar 10 mm

Terminal noktaları

1,5 - 16 mm² / AWG 14 - AWG 6
esnek kablolar, doğrudan veya tel uçlu yüksüklü,
tek damarlı ve çok telli yuvarlak kablolar,
lam. Cu 8 x 6 x 0.5

(kablo ucu yüksük kullanırken maksimum kesitli esnek kablolar sığmayabilir)

Malzeme özellikleri
Bağlantı vidaları:vida +/- (PZ2), galvanizli, kromlu
Terminal gövdesi:çelik, galvanizli ve kromlu
Tespit yayı:korozyona dayanıklı yay çeliği

versiyon

Parça no. 5 mm kalınlığında baralar için 01284
