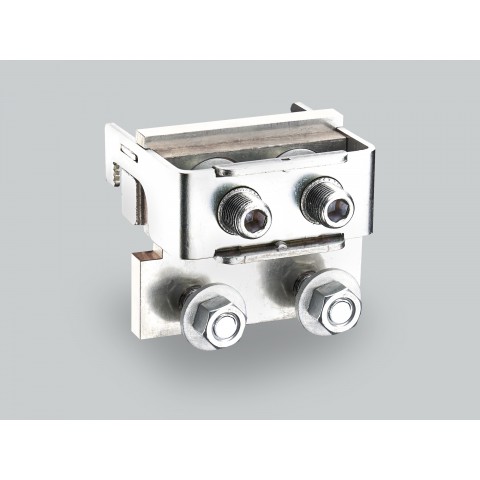

BAĞLANTI MODÜLÜ (01443)
BAĞLANTI MODÜLÜ (01443)

BAĞLANTI MODÜLÜ (01443)

Markalar Wohner
Ürün Kodu: W01443
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):1600 bir
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:40,2 kA

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:1000 V
maks. izin verilen voltaj (IEC) DC:1500 V
nominal tepe dayanım akımı I pk maks .:83,7 kA
Detaylar UL
Standartlar
UL 508
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):1520 A
anma gerilimi (UL) AC:1000 V
SCCR korumasız maks .:50 kA
3 döngü (OPD olmadan) @ 1000 V AC
Mekanik Veri
G x Y x D:98 x 88 x 95
ağırlık:165 kg / 100
kutuplar:1 kutuplu
baralar için:30, 40, 60, 80, 100, 120 x 10

2 ila 4 kablo pabucu için M12 (maks. 48 geniş)
